Справочник UML. Объектно-ориентированное проектирование.

comment (комментарий)

Аннотация, прикрепленная к элементу или множеству элементов. У комментария нет своей собственной семантики - он служит для предоставления разработчику или инструменту моделирования семантической или другой информации, такой, например, как ограничение или текст реализации метода.
См. note.

Семантика

Комментарий состоит из строки текста. В некоторых случаях, если это допускается инструментом моделирования, в него могут входить вложенные документы. Комментарий можно присоединять к элементу модели, элементу презентации или целому множеству элементов. В виде текста в комментарии содержится произвольная дополнительная информация - своей собственной семантики у него нет. Создаются комментарии для того, чтобы обеспечить разработчиков дополнительной информацией. Кроме того, их можно использовать для поиска информации в модели.

Нотация

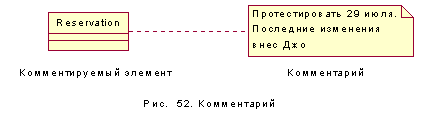

Комментарии помещаются в символах примечаний, которые изображаются в виде прямоугольников с загнутым верхним правым уголком ("собачьим ухом"), которые присоединяются элементу (или элементам) одной (или несколькими) пунктирной линией (рис. 52). Различные инструменты моделирования могут предлагать свой собственный формат для изображения комментариев, например, оформлять их как всплывающую информацию, другим цветом и т. п.

Стандартные элементы
requirement (требование); responsibility (ответственность).
